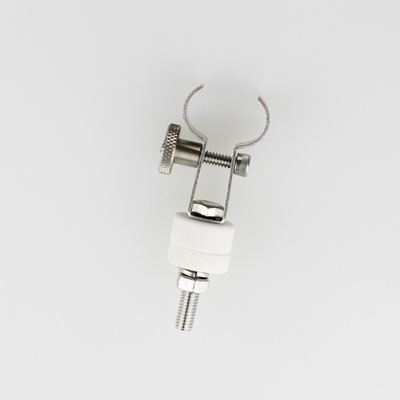

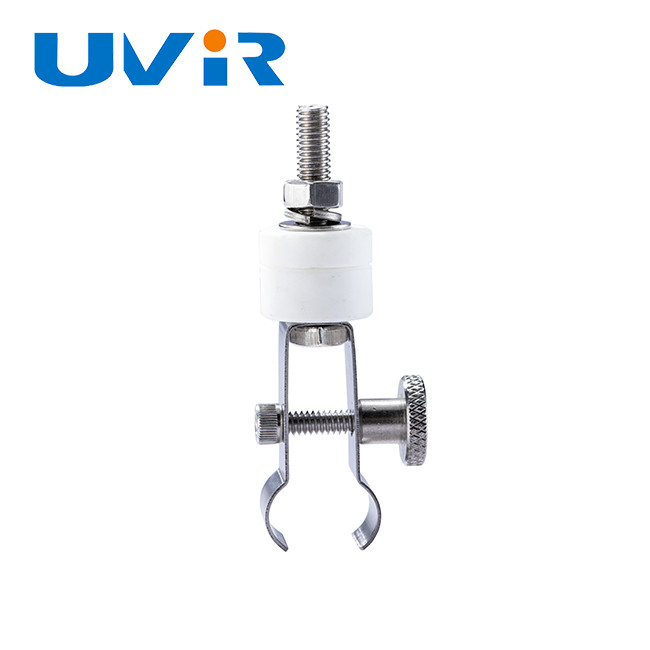

Porcelaine 14 mm porte lampe IR pour tube jumeau à ondes courtes

	a	b	c	d	e	M	UVIR No.
	10	23	25	25	10	M5 x 20	GJ0002
	15	33	30	25	15	M5 x 25	GJ0003

L'émetteur à double tube infrarouge ne convient qu'à un fonctionnement horizontal. Des émetteurs IR spéciaux pour les positions d'installation verticales sont spécialement fabriqués et marqués comme tels.

Pour installer nos émetteurs IR, il faut généralement un support de montage et une pince à ressort, et si nécessaire, un ou plusieurs supports centraux, tous fabriqués par HNI. L'émetteur à double tube IR doit être fixé en position sur un support stable (plaque de support en acier : > 1,5 mm).

1. Percez des trous de montage avec Φ9,2 mm pour le ressort de serrage dans le support (plaque de montage) à la distance L.
2. Vissez le ressort de serrage en place avec des rondelles en céramique (1) sur la plaque de montage (4).
3. Appuyez sur l'émetteur IR en position dans le clip à ressort de retenue. L'émetteur doit pointer vers toute la surface à chauffer. Le réflecteur doré doit pointer vers la plaque de support.
4. Serrez les écrous de fixation (2) sur l'écrou moleté (3).

Tirer sur le fil conducteur ne doit pas exercer de tension sur le joint presse-étoupe. Rayon de courbure du fil conducteur : > 30 mm

L = Longueur hors tout de l'émetteur LG : 2x35 mm (connexion bilatérale) ou
L = Longueur hors tout de l'émetteur LG : 35 mm -20 mm (connexion unilatérale)

Si les longueurs hors tout de l'émetteur suivantes sont dépassées pour LG, un support central est nécessaire :
Dimensions du tube : 23 x 11, LG > 1500 mm et dimensions du tube 34x14, LG > 2000 mm

Après l'installation, le tube en verre de quartz de l'émetteur IR doit être nettoyé sur le côté sans dorure. À cette fin, veuillez utiliser le chiffon de nettoyage inclus dans notre livraison ou un chiffon propre en lin (sans agents de finition textile) imbibé d'alcool méthylé (tel que de l'alcool à friction) pour éliminer toute impureté/saleté ou empreinte digitale de la surface.
