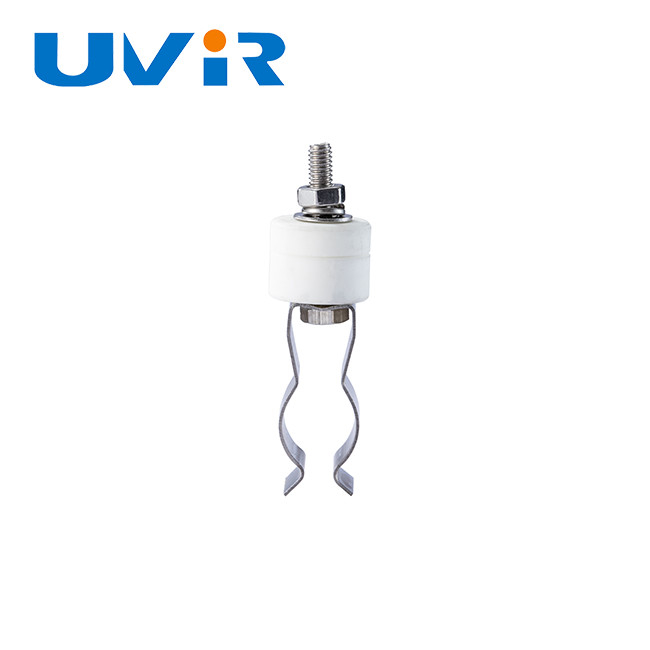

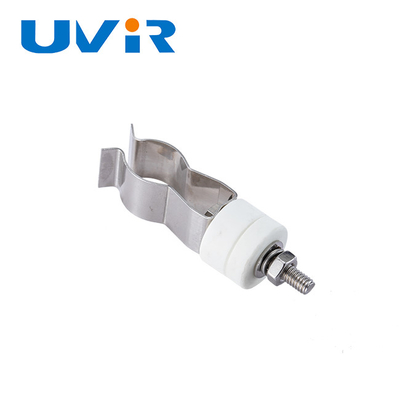

Support de lampe infrarouge en céramique SC05 en aluminium pour lampes jumelles à ondes moyennes

• Mettre en œuvre un système de qualité strict selon ISO9001
• Tous les produits sont testés individuellement avant la livraison
• Livraison ponctuelle: échantillons dans les 5 jours ouvrables, commandes en vrac dans les 25 jours
• Un service après-vente fiable
• Des services ODM et OEM sont disponibles
• Limite de MOQ faible (100 pièces)
• Assistance à la clientèle 24/7 avec des réponses dans les 24 heures

Coupe transversale de tube jumeau	a)	b	c	d	e	M	UVIR n°.
	10	23	25	20	10	M5 x 20	Le numéro de série est le suivant:
	15	33	30	25	15	M5 x 25	Le numéro de série
	8	18	25	25	10	M5 x 20	Le nombre de points de contrôle

L'émetteur infrarouge à double tube est uniquement adapté au fonctionnement horizontal.

Pour installer nos émetteurs IR, on utilise généralement un montage et une pince à ressort, et si nécessaire, un ou plusieurs supports centraux, tous fabriqués par HNI.L'émetteur IR à double tube doit être fixé à un support stable (plaque de support en acier): > 1,5 mm).

Les émetteurs IR doivent être assemblés dans l'ordre suivant:

1. Percer des trous de montage avec Φ9,2 mm pour le ressort de la pince dans le support (plaque de montage) à distance L.
2. Serrer le ressort de la pince en place avec des rondelles en céramique sur la plaque de montage.
3. Appuyez sur l'émetteur IR en position dans la pince de ressort de retenue. L'émetteur doit pointer vers toute la surface à chauffer. Le réflecteur en or doit pointer vers la plaque de support.
4. Resserrez les écrous de fixation sur la écrousée.

Le tirage du fil de plomb ne doit pas entraîner de tension sur le joint de presse.

Dimensions de montage:
L = longueur totale de l'émetteur LG:2x35 mm (connexion bilatérale) ou
L = longueur totale de l'émetteur LG:35 mm -20 mm (connexion unilatérale)

Si les longueurs globales d'émetteur suivantes sont dépassées pour les LG, un support central est nécessaire:
Dimensions des tubes: 23 x 11, LG > 1 500 mm et dimensions des tubes: 34 x 14, LG > 2000 mm

Après l'installation, le tube en verre de quartz de l'émetteur IR doit être nettoyé sur le côté sans ornementation. please use the cleaning cloth included in our delivery or a clean linen cloth (without textile finishing agents) soaked in methylated spirit (such as rubbing alcohol) to remove any impurities/soiling or fingerprints from the surface.

Les tailles sont illustrées avec des mesures spécifiques dans les spécifications détaillées. Veuillez vérifier les spécifications avant de passer commande. Si vous trouvez que la taille des produits ne vous convient pas,vous pouvez nous contacter directement.
